도로에 붙어있는 십자가는 종교적 상징이 아니다!
■ 공사 개요
- 공사명: 군도 14호선 가평읍내 자연재해 위험지구 정비공사
- 위치: 경기도 가평군 (경춘가도 일원)
- 발주처: 가평군
- 적용 공법: UCD ANCHOR (균등하중 분산형 앵커)
■ 추진 배경
가평군은 북한강을 끼고 경춘가도가 지나는 지역으로, 재즈페스티벌로 유명한 자라섬이 위치해 있음. 현재는 춘천까지 확장 도로가 개통되었으나, 예전에는 2차선 경춘가도를 따라 이동해야 했음. 시공된 지 오래된 도로 특성상 비탈면 풍화와 암반 이완이 진행되어 보강이 시급한 상황이었음.
■ 현장 여건과 과제

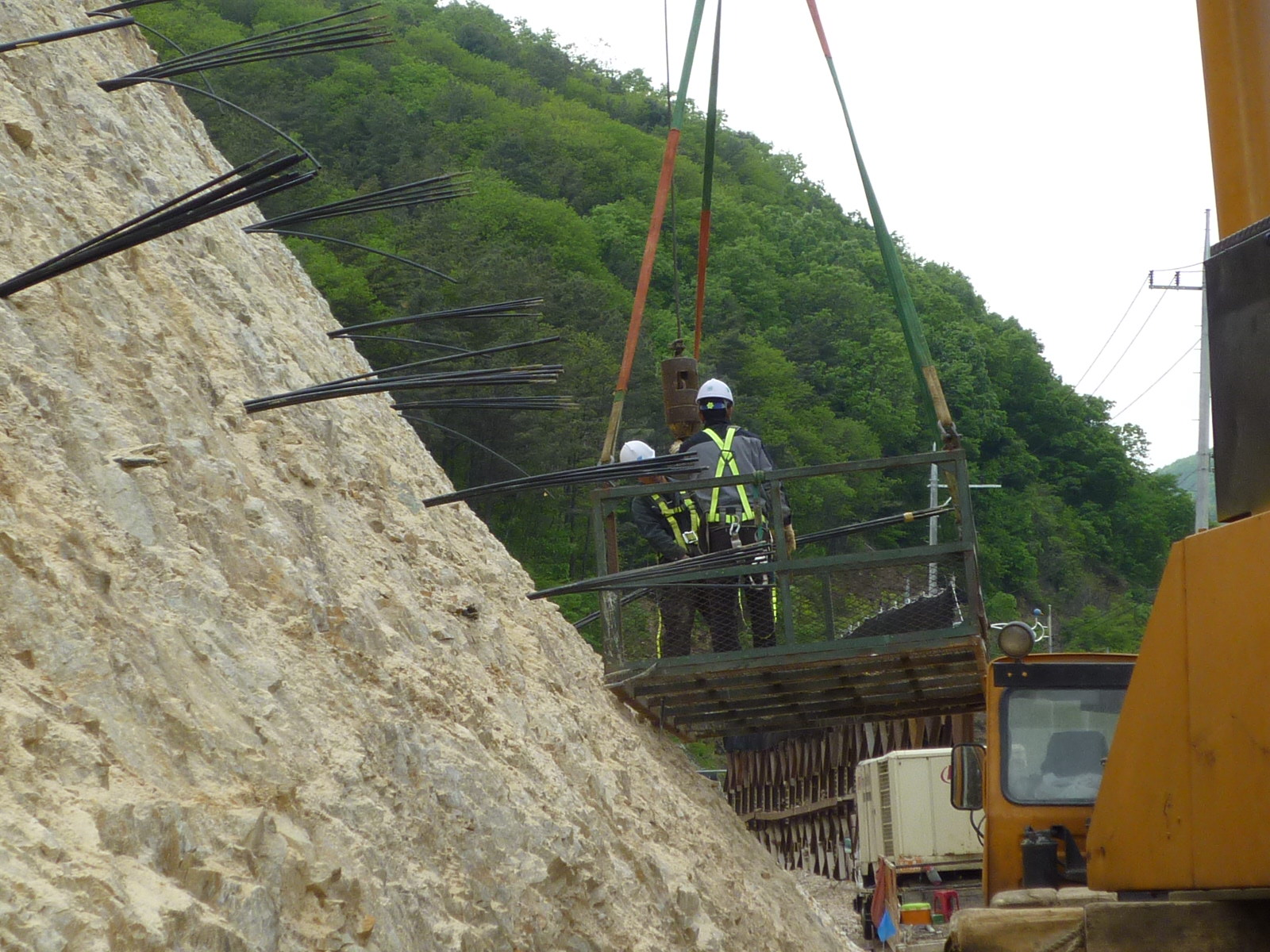

경춘가도를 따라 형성된 비탈면은 오랜 시간에 걸쳐 풍화되고 암반이 이완된 상태로, 도로 안전을 위한 근본적인 보강 대책이 필요했음. 도로를 지나다 보면 비탈면에 십자가 모양의 수압판(십자블록)을 자주 볼 수 있는데, 이는 앵커의 인장력을 비탈면에 전달하는 역할을 함.
■ 적용 공법: UCD ANCHOR
- 앵커는 비탈면이 움직이지 않도록 미리 큰 힘으로 하중을 가하는 주동보강 방식의 공법임. 앵커는 땅속에 삽입하고, 수압판(십자블록)은 비탈면에 설치하여 앵커와 한 쌍(실과 바늘의 관계)으로 작동함.
- 효창이엔지가 보유한 UCD ANCHOR는 균등하중 분산형 앵커로, 하중을 고르게 분산시켜 비탈면 안정성을 확보함.
<<UCD ANCHOR는 균등하중 분산형 압축 앵커>>
