대구 교정시설 건립공사(HCTD+R/B)

옹벽석축
Published on 오후 2:29:00 By hceng
1 개의 댓글

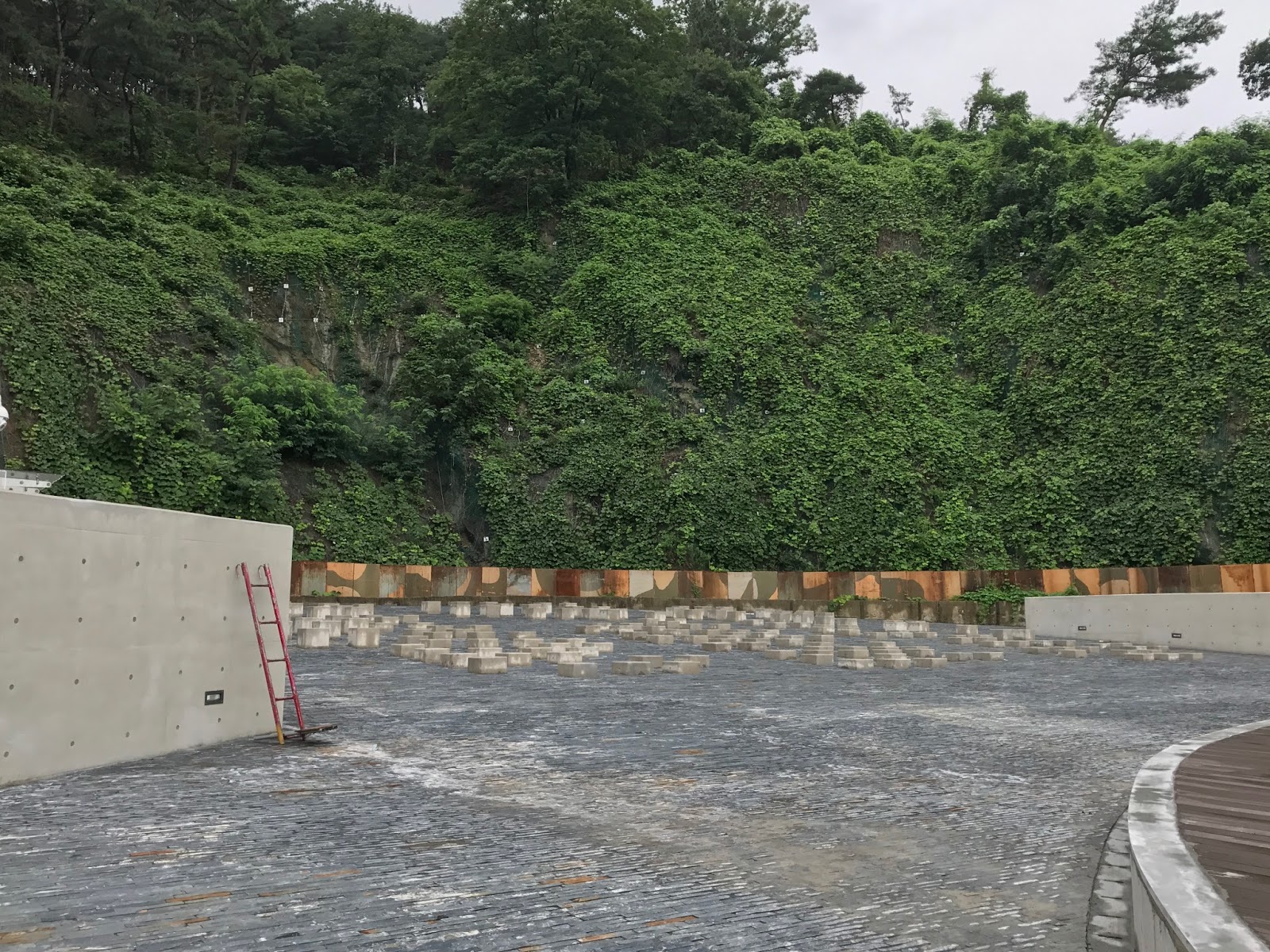

■ 공사 개요
  • 위치: 대구광역시 달성군 하빈면 일원
  • 규모: 대지면적 약 27만㎡
  • 과제명: 대구교도소 신축 이전 사업
  • 적용 공법: 절토판넬 보강공법
  • 발주 기관: 법무부

■ 추진 배경

법무부는 대구시 확장에 따라 1908년 화원읍에 위치했던 교정시설을 52년 만에 하빈면으로 새로이 신축하였음.

■ 적용 공법: 절토판넬 보강공법

  • 2017년, 비탈면 보강을 위해 절토판넬 공법을 시공.







오래된 방부목 옹벽의 보강공사(HCTD+MS NAIL)

붕괴복구
Published on 오후 1:05:00 By hceng
0 개의 댓글

■ 공사 개요

위치: 경기도 남양주시 평내지구 전원주택단지 일원
과제명: 방부목 옹벽의 보수·보강설계
적용 공법: HCTD 공법, MS NAIL 공법
대상 구간: 사면 및 방부목 옹벽 구간 (높이 20m, 2단 시공)

■ 추진 배경

평내지구 전원주택단지 내 방부목 옹벽 구간이 준공 후 변위가 발생.

■ 현장 여건과 과제

- 단지 조성 당시 주택과 인접한 비탈면에 목재옹벽이 높이 20m, 2단으로 시공되어 있었음
- 여러 원인에 의해 변위(배부름 현상 등)가 발생하여 추가 보강이 필요한 상태였음.
- 방부목 옹벽의 뒤채움이 자갈로 채워져 있어, 천공홀 유지와 그라우트 누수가 가장 큰 문제였음.
- 목재 옹벽의 철거는 불가능한 상황.
- 방부 옹벽 배면에 MSNail로 추가 보강을 하고 전면은 절토판넬로 마감하는 방안으로 시공





<<HCTD공법과 MS NAIL공법>>
기존 방부목 옹벽 내부를 보강하고 전면은 판넬형 옹벽으로 설치하는 것으로 계획되어있다.


<<시공과정>>









유압 천공기의 개발

lab
Published on 오후 2:03:00 By hceng
0 개의 댓글

비탈면 보강 공사에 사용되는 일반적인 천공 장비는 대부분 압축공기를 주요 동력원으로 삼는다. 압축공기는 천공 타격력뿐만 아니라, 천공 과정에서 발생하는 토사, 풍화암, 암반 등의 파쇄물(슬라임)을 구멍 밖으로 강력하게 불어내 배출하기 위해서도 필수적인 요소다.

하지만 이 공기압 방식은 시공 과정에서 비탈면 주변으로 극심한 고주파 소음과 비산먼지를 유발한다는 치명적인 단점이 있다.

이러한 소음과 먼지 문제는 인근 주거지나 도심지 공사 현장에서 극심한 민원을 야기하며, 심한 경우 공사 중단으로 이어지는 주원인이 된다. 이와 같은 현장 한계를 극복하고 도심지 친환경 시공을 가능하게 만들기 위해 개발된 것이 바로 유압 방식의 비탈면 천공 장비다.
