- 오늘은 특히 제한된 공간에서 대형 시공 장비의 사용이 어려운 상황을 위한 혁신적인 말뚝 공법을 소개하고자 합니다.

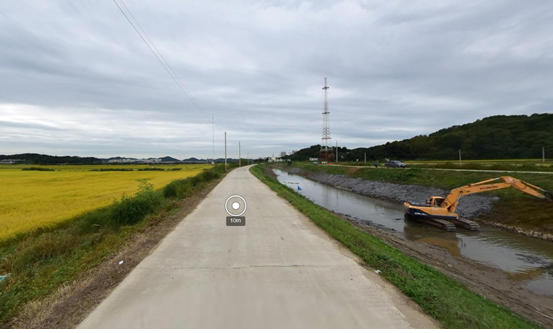

- 최근 저희가 직면한 과제는 소규모 하천에 인접한 인도교 교대부에 508mm 강관으로 설계된 말뚝 공법으로 해당 지역이 좁은 농로길로 대형 시공 장비의 접근이 불가능하여, 소형 장비로 시공 가능한 대안적인 공법의 필요성이 대두되었습니다.
이러한 상황에서 제안하는 해결책은 하이브리드 내진(耐震)말뚝 공법입니다. 지진에 의한 수평 이동과 회전이 말뚝에 축력과 모멘트, 인장력과 모멘트를 발생시키는데, 특히 말뚝의 상부(지표면 부근)에서 모멘트가 집중되는 것을 방지합니다. 이를 위해, 상부는 406mm 강관과 중앙의 소구경(216mm) 고강도 강관(STP550)으로 구성된 하이브리드 말뚝을 채택함으로써, 소형 장비로 시공이 가능하며 구조물의 하중을 지지층으로 전달할 수 있는 효과적인 공법입니다.
<소형 유압 천공장비>
<외부보강말뚝 시공 후 내부보강말뚝 시공>
<< 시공 완료 후 >>
